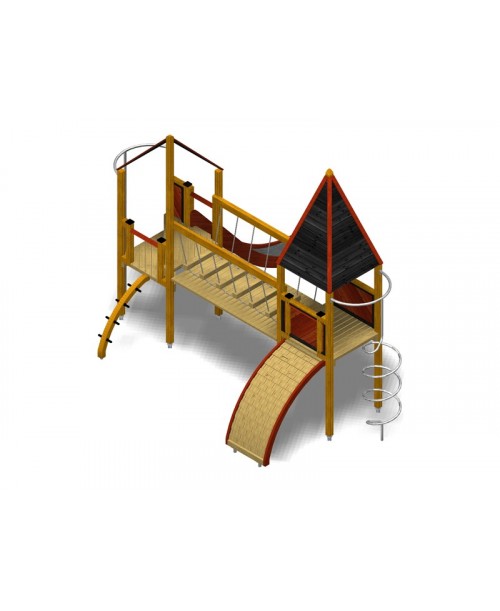

Modulo Più 152/009 con plinti H855 mm

1.152/009

Call For Price

14 969,40 € tax incl.

( 1 Torre con tetto cm 150h,1 Torre con tetto h150/120cm, 1 Scivolo con sponde in lamellare cm 150h, 1 Scala ad 'S' cm 120h, 1 Pertica cavatappi h150cm,1 Rampa curva h150cm,1 Ponte mobile orizzontale, 1 Pertica pompieri h150cm. ).

More details

Realizzato in legno scelto di pino silvestre (Pinus sylvestris L.) proveniente da foreste Scandinave a certificazione di origine (FSC e PEFC) e governate ad alto fusto secondo i principi della selvicoltura naturalistica. Impregnato mediante un trattamento a pressione (12 bar) all'interno di un autoclave a gestione computerizzata, questo ciclo di impregnazione, che rispetta la norma DIN 68800-3, è svolto in modo da raggiungere la classe di penetrazione P8 secondo UNI EN 351-1 (impregnazione di tutto l'alburno) al fine di poter impiegare il legno in classe di rischio biologico 4 secondo UNI EN 335 cioè a contatto permanente con il terreno od acqua dolce.Ulteriormente trattato con vernici pigmentate all'acqua a base acrilica/alchidica prive di cromo, cadmio e cloro per la protezione del legno dall'azione degradativa dovuta ai raggi UV (azione fotolitica sulla lignina, causa dell'ingrigimento del legno) ed utilizzazione di prodotti a basso impatto ambientale, sia per l'uomo che per l'ambiente (assenza di sostanze cancerogene, teratogeniche o dannose per il sistema riproduttivo umano). Legno lamellare, utilizzato laddove è importante la stabilità dimensionale (es. montanti) e la riduzione dei fenomeni di fessurazione, viene realizzato in TLF utilizzando pino silvestre impregnato in autoclave. Per la realizzazione di questo elemento utilizziamo un adesivo strutturale di tipo I (impiego in ambiente esterno) conforme a UNI EN 301 e testato secondo la norma UNI EN 302. - Montanti di sez. mm.95 x 95 in legno lamellare a 3 lamine con attacco a terra in acciaio zincato, fissato al montante per mezzo di 4 barre filettate del diametro mm. 10, incollate nel legno per almeno 10 cm. con apposite resine. - Piani quadrati da cm.116x116 fabbricati con tavole di sez. mm. 95 x 35, supportate da telaio quadro con rinforzo centrale costituito da elementi di sezione mm 115 x 45.- Tetto a 2 falde triangolari dotato di copertura in tavole da mm.145 x 20 di sez. fissate su telaio di supporto costituito da 6 elementi accoppiati di mm 70 x 35 di sez., disposti a bordo falda, e da apposite staffe in acciaio inox.- Pannelli di protezione laterali ciechi, formati da tavole in perlinato da mm.145 x 20 di colore rosso (con giunto maschio-femmina) inclinate a 45 gradi, serrate fra due cornici, una di sez. mm 45 x 45 l' altra di sez. mm 45 x 25 colorate in nero, sormontate da corrimano di mm 95 x 35.- Piani triangolari costruiti con tavole di spessore mm. 95x35, supportati da telaio triangolare ad elementi di sezione mm 115x45.- Rampa di risalita curva realizzata con tavole di pino sez. mm 95x35 sagomate a rilievo per simulare una parete in mattoni e provviste di incavi per l'appiglio, fissate ai due profili laterali di sostegno in legno lamellare curvato di sez. mm. 42x95 per mezzo di speciali incastri (tenone), il tutto fissato al suolo per mezzo di due plinto in acciaio zincato.- Ponte oscillante lungo cm. 238 ha il camminamento formato da travetti in legno da mm. 95x95 di sez. appesi al corrimano in lamellare di sez. mm. 115x65 per mezzo di catene calibrate con filo da mm. 6 a maglia stretta zincata a caldo, con sottostante piano di sicurezza realizzato con tavole di sez. mm 95x35 su travi di sostegno di sez. mm 115x45 .- Pertica di discesa elicoidale in acciaio inox AISI 304, con finitura superficiale di "spazzolatura", realizzata con un tubolare Ø 38x2 e formata da un tubolare curvato a spirale fissato inferiormente al suolo per mezzo di un plinto a tubo in acciaio inox e da un tubolare curvato a semicerchio orizzontale , che permette l'ancoraggio alla torre della pertica.- Scala curva composta dalla trave portante in legno lamellare di sez. mm. 93x95 sulla quale sono fissate maniglie nere in Nylon che permettono la salita, fissata all'estremità superiore al pianerottolo della torre ed a quella inferiore al terreno per mezzo di un plinto in acciaio zincato.- Pertica in acciaio inox AISI 304 con finitura superficiale di "spazzolatura", realizzata con un tubolare Ø 38x2 mm fissato inferiormente al suolo per mezzo di un plinto a tubo in acciaio inox e alla torre per mezzo di un secondo tubo delle medesime caratteristiche, curvato a semicerchio.- Scivolo con due sponde in legno lamellare di pino impregnato da mm. 40 di spessore e pista in acciaio inox da 1,5 mm. di spessore montata ad incasso sulle sponde laterali, la parte finale dello scivolo é arrotondata con idoneo raggio per evitare infortuni al momento dell'arrivo a terra, il tutto fissato al suolo per mezzo di 2 staffe zincate a caldoSICUREZZA: COSTRUITO RISPETTANDO LE NORME EN 1176-1-3

Eta 3 - 11
Non Custodito True
Gioco integrato True
Altezza libera di caduta 150h
Dimensioni 596x462x410h
Spazio minimo 812x896 Mq47,58
Mattonelle in gomma Mq55
Area impatto 792x596 Mq45,06
Fondazioni 11x 50x50x85, 2x 25x25x85, 2x 25x25x50
Montaggio 4h
Mc cemento Mc1,01
Montatori 3
