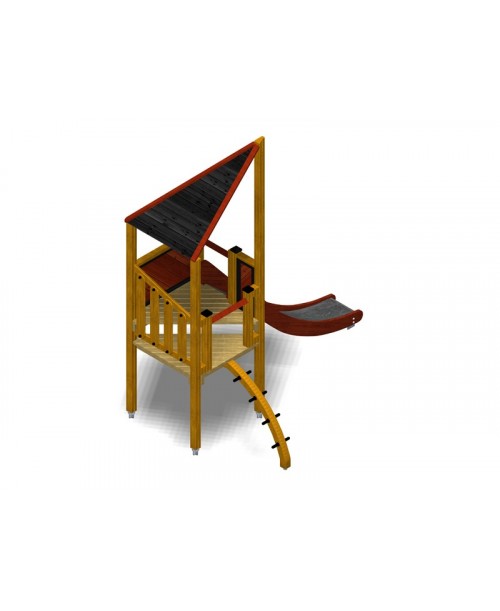

Modulo Più 151/004 con plinti h855mm

Costruito interamente in legno di pino svedese lamellare e/o massello, impregnato a pressione con sali di rame, e ulteriormente trattato con vernici pigmentate a base acrilica, al fine di proteggere il legno anche dalle degradazioni chimico-fisiche esercitate dai raggi ultravioletti (azione fotolitica sulla lignina, causa principale dell'ingrigimento del legno esposto alle intemperie).- Montanti di sez. mm.95 x 95 in legno lamellare a 3 lamine con attacco a terra in acciaio zincato, fissato al montante per mezzo di 4 barre filettate del diametro mm. 10, incollate nel legno per almeno 10 cm. con apposite resine.- Piani triangolari fabbricati con tavole di sez. mm. 95 x 35 supportati da telaio triangolare costituito da elementi di sezione mm 115 x 45.- Tetto a 2 falde triangolari dotato di copertura in tavole da mm.145 x 20 di sez. fissate su telaio di supporto costituito da 6 elementi accoppiati di mm 70 x 35 di sez., disposti a bordo falda, e da apposite staffe in acciaio inox.- Pannelli di protezione laterali ciechi, formati da tavole in perlinato da mm.145 x 20 di colore rosso (con giunto maschio-femmina) inclinate a 45 gradi, serrate fra due cornici, una di sez. mm 45 x 45 l' altra di sez. mm 45 x 25 colorate in nero, sormontate da corrimano di mm 95 x 35; 1 pannello di protezione laterale, formato da profili sagomati in legno massello di sez. mm. 140 x 20 posti verticalmente e fissati su due traversi di sez. mm. 95 x 35.- Scivolo con due sponde in legno lamellare di pino impregnato da mm. 40 di spessore e pista in acciaio inox da 1,5 mm. di spessore montata ad incasso sulle sponde laterali, la parte finale dello scivolo é arrotondata con idoneo raggio per evitare infortuni al momento dell'arrivo a terra, il tutto fissato al suolo per mezzo di 2 staffe zincate a caldo.- Scala curva composta dalla trave portante in legno lamellare di sez. mm. 93x95 sulla quale sono fissate maniglie nere in Nylon che permettono la salita, fissata all'estremità superiore al pianerottolo della torre ed a quella inferiore al terreno per mezzo di un plinto in acciaio zincato.SICUREZZA: COSTRUITO RISPETTANDO LE NORME EN 1176-1-3
