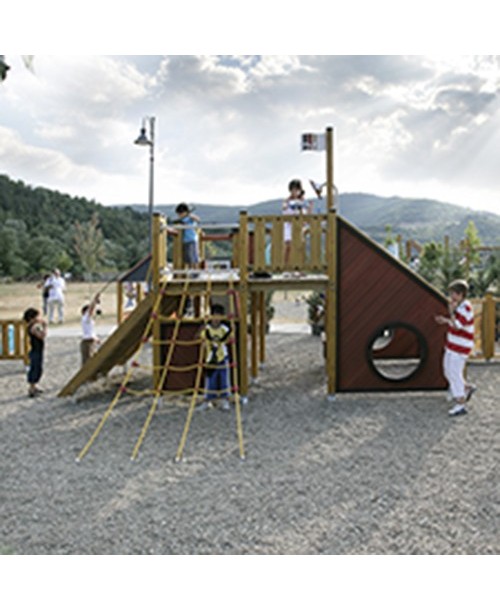

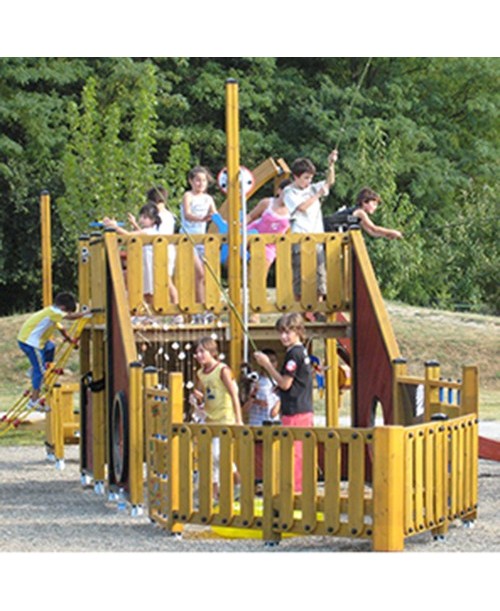

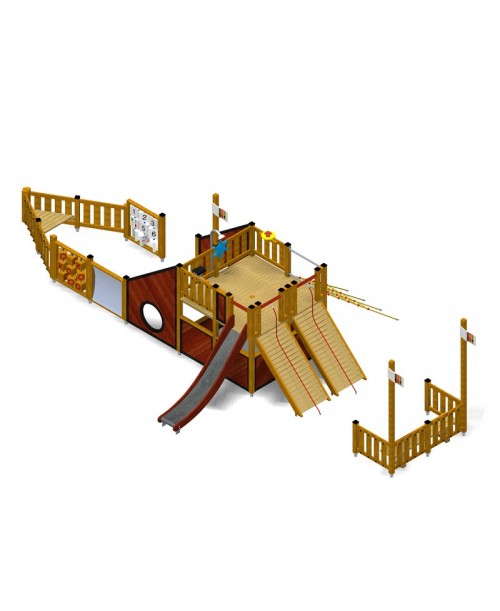

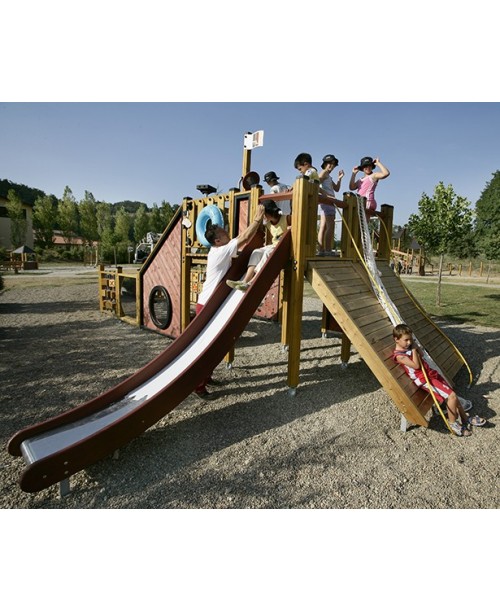

Battello con plinti h855mm

1.120/C

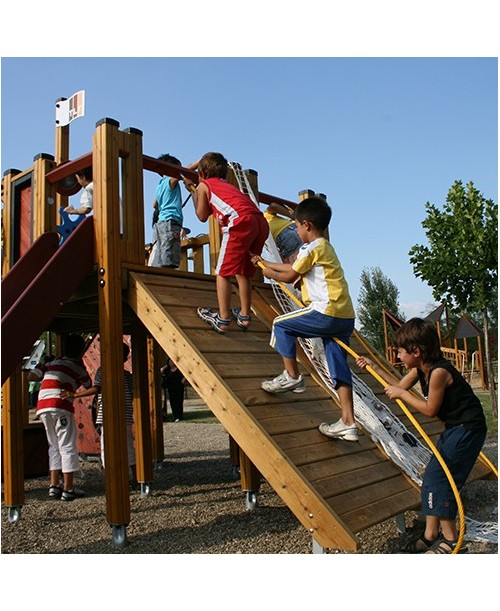

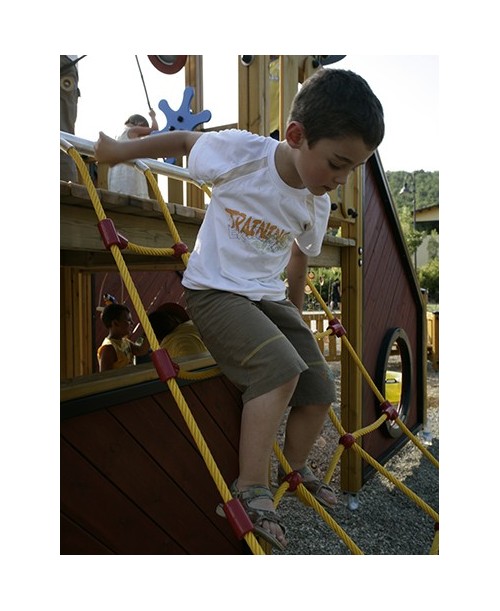

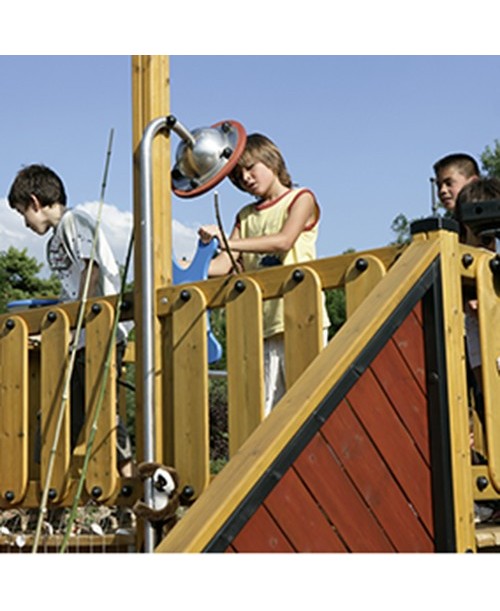

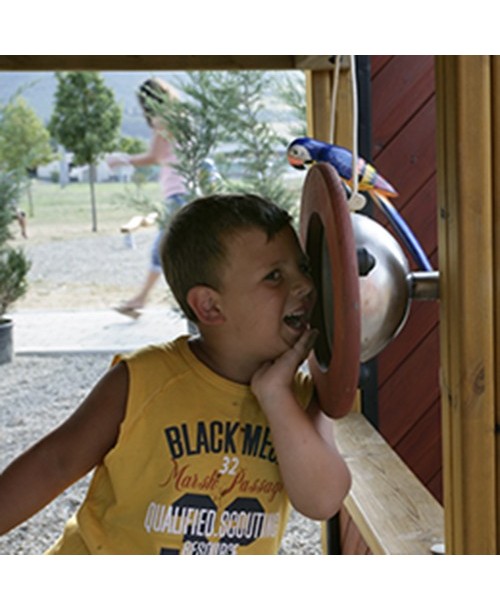

(1 Torretta centrale con piani doppi h 150, 1 Scivolo h 150 cm con sponde in lamellare, 1 Sartia di arrampicata h 150, 2 Rampe di risalita con fune h 150, 1 Pannello attività gioco dei nove, 1 Pannello attività gioco dei numeri, 1 Pannello attività specchio, 1 interfono in acciaio inox, 2 Sedute, 3 Bandiere, elementi ludici: timone, bussola e binocolo)

More details

Realizzato in legno scelto di pino silvestre (Pinus sylvestris L.) proveniente da foreste Scandinave a certificazione di origine (FSC e PEFC) e governate ad alto fusto secondo i principi della selvicoltura naturalistica. Impregnato mediante un trattamento a pressione (12 bar) all'interno di un autoclave a gestione computerizzata, questo ciclo di impregnazione, che rispetta la norma DIN 68800-3, è svolto in modo da raggiungere la classe di penetrazione P8 secondo UNI EN 351-1 (impregnazione di tutto l'alburno) al fine di poter impiegare il legno in classe di rischio biologico 4 secondo UNI EN 335 cioè a contatto permanente con il terreno od acqua dolce.Ulteriormente trattato con vernici pigmentate all'acqua a base acrilica/alchidica prive di cromo, cadmio e cloro per la protezione del legno dall'azione degradativa dovuta ai raggi UV (azione fotolitica sulla lignina, causa dell'ingrigimento del legno) ed utilizzazione di prodotti a basso impatto ambientale, sia per l'uomo che per l'ambiente (assenza di sostanze cancerogene, teratogeniche o dannose per il sistema riproduttivo umano). Legno lamellare, utilizzato laddove è importante la stabilità dimensionale (es. montanti) e la riduzione dei fenomeni di fessurazione, viene realizzato in TLF utilizzando pino silvestre impregnato in autoclave. Per la realizzazione di questo elemento utilizziamo un adesivo strutturale di tipo I (impiego in ambiente esterno) conforme a UNI EN 301 e testato secondo la norma UNI EN 302. - Montanti di sez. mm.95 x 95 in legno lamellare a 3 lamelle; coperti dove necessario da un cappuccio nero in polietilene e con attacco a terra in acciaio zincato, fissato al montante per mezzo di 4 barre filettate del diametro mm. 10, incollate nel legno per almeno 15 cm. con apposite resine epossidiche.- Piani doppi da cm. 232 x 116 fabbricati con tavole di sez. mm. 95 x 35 supportate da telaio quadro con rinforzo centrale costituito da elementi di sezione mm 115 x 45.- Pannelli di protezione laterali ciechi, formati da tavole in perlinato da mm.145 x 20 di colore rosso (con giunto maschio-femmina) inclinate a 45 gradi, serrate fra due cornici, una di sez. mm 45 x 45 l' altra di sez. mm 45 x 25 colorate in nero, sormontate da corrimano di mm 95 x 35.- Pannelli di protezione laterale, formati da profili sagomati in legno massello di sez. mm. 140 x 20 posti verticalmente e fissati su due traversi di sez. mm. 95 x 35.- Scivolo con due sponde in legno lamellare di pino impregnato da mm. 40 di spessore e pista in acciaio inox da 1,5 mm. di spessore montata ad incasso sulle sponde laterali, la parte finale dello scivolo é arrotondata con idoneo raggio per evitare infortuni al momento dell'arrivo a terra, il tutto fissato al suolo per mezzo di 2 staffe zincate a caldo.- Rampa di risalita con fune, costituita da una pedana fatta con tavole di sez. mm 95x35 su travi di sostegno di sez. mm. 145x45 e da una fune da 18 mm. a 6 trefoli di ACCIAIO ancorata a terra; tale fune è ricoperta sulle singole componenti da una treccia in nylon colorato resistente agli agenti atmosferici e agli atti vandalici, il tutto fissato al suolo per mezzo di 2 staffe zincate a caldo.- Sartia composta da una rete di arrampicata realizzata con fune da 16 mm. a 6 trefoli di ACCIAIO, ricoperta sulle singole componenti da una treccia in nylon colorato resistente agli agenti atmosferici e agli atti vandalici fissata ad un traverso in tubolare D.38 Spess.2mm in acciaio inox decapato.- Tubo parlante "interfono" interamente costruito in acciaio inox AISI 304 con finitura superficiale di "spazzolatura", formato da un tubo sagomato Ø 32x2 mm alle cui estremità sono saldati i diffusori costituiti ciascuno da una calotta semisferica in lamiera di acciaio inossidabile imbutita sp. 20/10, completa di corona circolare in legno multistrato verniciato di diametro esterno 330 mm, e griglia interna di chiusura. - Pannello attività "Filetto", costituito da 9 cubi girevoli in legno lamellare da cm. 14x14x14 con incisione pantografata, su di un lato la X e sull' altro lo 0, inseriti sui 3 tubolari in alluminio verticali di diam. mm. 20, ancorati con bulloni alla cornice perimetrale in legno di pino massello di sez. mm. 95x45 che costituisce il telaio portante del pannello.- Pannello attività "Gioco dei numeri", costituito da 9 pannelli in legno di pino lamellare di cm. 24x24 spessore mm.55 con incisione pantografata, su di un lato i numeri da 1 a 9 e sull' altro lato un' insieme di oggetti, inseriti sui 3 tubolari in alluminio verticali di diam. mm. 20, ancorati con bulloni alla cornice perimetrale in legno di pino massello di sez. mm. 95x45 che costituisce il telaio portante del pannello.- Pannello attività "Specchio deformante", costituito da una lamina curvata in acciaio inox da 15/10 di spessore con trattamento superficiale di "decapaggio", montata sullo speciale incasso creato sulla cornice in legno di pino massello di sez. mm. 95x45.- Pedane in legno poste a prua e poppa realizzate con tavole di sez. mm. 95x35 supportato da telaio, il tutto costituito da elementi sezione mm 115x45;- Elemento ludico movibile "Timone" realizzato in multistrato marino da mm. 21 (incollaggio fenolico o melaminico), verniciato con una speciale vernice poliuretanica a 2 componenti priva di cromo, cadmio e piombo, dotata di eccezionale resistenza alle intemperie, e completo di staffa in acciaio zincato con supporto cilindrico per la rotazione.- Elemento ludico movibile "Binocolo" realizzato in multistrato marino (incollaggio fenolico o melaminico), verniciato con vernice ad acqua pigmentata di colore nero, completo di staffa in acciaio zincato con supporto cilindrico per la rotazione.- Elemento ludico movibile "Bussola" realizzato in multistrato marino da mm. 21 (incollaggio fenolico o melaminico), verniciato con una speciale vernice poliuretanica a 2 componenti priva di cromo cadmio e piombo, dotata di eccezionale resistenza alle intemperie, completo di staffa in acciaio zincato con supporto cilindrico per la rotazione.- N 2 sedute poste in zona poppa e prua realizzate con assi di spessore mm. 35;- N 3 bandiere con logo;SICUREZZA: COSTRUITO RISPETTANDO LE NORME EN 1176-1-3

Eta 3 - 11
Non Custodito True
Accessibile True
Gioco integrato True
Altezza libera di caduta 150h
Dimensioni 1212x634x360h
Spazio minimo 983x1512 Mq87,64
Mattonelle in gomma Mq85,50
Area impatto 911x1512 Mq70,30
Fondazioni 25x 50x50x85, 6x 25x25x85, 6x 25x25x50
Montaggio 8h
Mc cemento Mc2,34
Montatori 2
