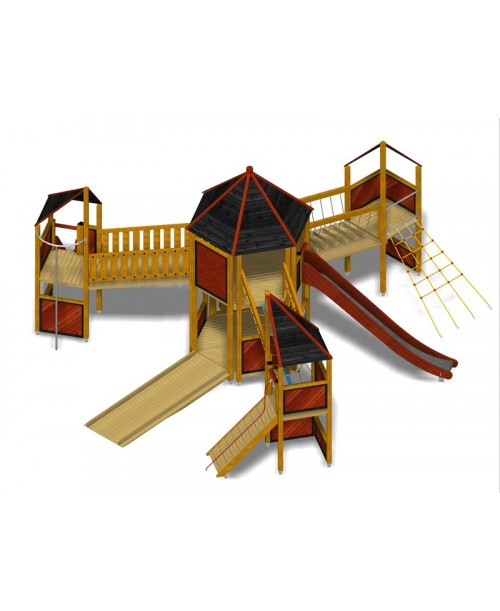

Modulo Più ESA 158/D001 con plinti h855mm

1.158/D001

0,00 € tax incl.

( 1 Torre esagonale alta completa, 3 Torri complete(1 piano) , 1 Ponte mobile, 1 Ponte in corda, 1 Ponte fisso, 1 Sartia cm 150 h, 1 Rampa con fune cm 150h, 1 Scivolo cm 150h con sponde in lamellare, 1 pertica in acciaio cm 150h, 1 Scivolo cm 210h con sponde in lamellare, 1 rampa di accesso per disabili, 1 Pannello attività "Filetto", 1 Pannello attività "Specchio" ).

More details

Costruito interamente in legno di pino svedese lamellare e/o massello, impregnato a pressione con sali di rame, e ulteriormente trattato con vernici pigmentate a base acrilica, al fine di proteggere il legno anche dalle degradazioni chimico-fisiche esercitate dai raggi ultravioletti (azione fotolitica sulla lignina, causa principale dell'ingrigimento del legno esposto alle intemperie).- Montanti di sez. mm.95 x 95 in legno lamellare a 3 lamine con attacco a terra in acciaio zincato, fissato al montante per mezzo di 4 barre filettate del diametro mm. 10, incollate nel legno per almeno 10 cm. con apposite resine. Ogni torre esagonale é formata da 12 montanti ;- Piani esagonali da cm. 254 di diametro fabbricati con tavole di sez. mm. 95 x 35, supportate da telaio costituito da elementi di sezione mm 115 x 45.- Piani quadrati da cm.116x116 fabbricati con tavole di sez. mm. 95 x 35, supportate da telaio quadro con rinforzo centrale costituito da elementi di sezione mm 115 x 45.- Pannelli di protezione laterali ciechi, formati da tavole in perlinato da mm.145 x 20 di colore rosso (con giunto maschio-femmina) inclinate a 45 gradi, serrate fra due cornici, una di sez. mm 45 x 45 l' altra di sez. mm 45 x 25 colorate in nero, sormontate da corrimano di mm 95 x 35.- Tetto a 6 falde dotato di copertura in tavole da mm.145 x 20 di sez. fissate su telaio di supporto costituito da 12 profili di mm. 70 x 35 di sez., disposti a bordo falda, e da apposite staffe in acciaio inox.- Tetto a 2 falde triangolari dotato di copertura in tavole da mm.145 x 20 di sez. fissate su telaio di supporto costituito da 6 elementi accoppiati di mm 70 x 35 di sez., disposti a bordo falda, il tutto assemblato alla torre con apposite staffe in acciaio inox.- Rampa di risalita con fune, costituita da una pedana fatta con tavole di sez. mm 95x35 su travi di sostegno di sez. mm. 145x45 e da una fune da 18 mm. a 6 trefoli di ACCIAIO ancorata a terra; tale fune è ricoperta sulle singole componenti da una treccia in nylon colorato resistente agli agenti atmosferici e agli atti vandalici, il tutto fissato al suolo per mezzo di 2 staffe zincate a caldo.- Sartia composta da una rete di arrampicata realizzata con fune da 16 mm. a 6 trefoli di ACCIAIO, ricoperta sulle singole componenti da una treccia in nylon colorato resistente agli agenti atmosferici e agli atti vandalici fissata ad un traverso in tubolare D.38 Spess.2mm in acciaio inox decapato.- Scivolo con due sponde in legno lamellare di pino impregnato da mm. 40 di spessore e pista in acciaio inox da 1,5 mm. di spessore montata ad incasso sulle sponde laterali, la parte finale dello scivolo é arrotondata con idoneo raggio per evitare infortuni al momento dell'arrivo a terra, il tutto fissato al suolo per mezzo di 2 staffe zincate a caldo.- Ponte oscillante lungo cm. 238 con camminamento formato da travetti in legno da mm. 95x95 di sez. appesi al corrimano in lamellare di sez. mm. 120x65 a mezzo di catene calibrate con filo da mm. 6 a maglia stretta zincata a caldo, e sottostante piano di sicurezza realizzato con tavole di sez. mm 95x35 su travi di sostegno di sez. mm 115x45.- Ponte in corda lungo cm. 238 realizzato con una rete a maglia quadrata di cm. 30x30 formata da funi da 18 mm. a 6 trefoli di ACCIAIO, e da 3 funi centrali da mm. 18 di diam. per il passaggio in equilibrio, sostenuta da due travi in legno lamellare di sez. mm. 120x65 e fissata alle torri con speciali ancoraggi in alluminio pressati; le funi del ponte sono ricoperte sulle singole componenti da una treccia in nylon colorato resistente agli agenti atmosferici e agli atti vandalici ed hanno il nodo di intersezione realizzato con una sfera di Nylon.- Ponte fisso da 230 cm di lunghezza, costituito dal piano di camminamento a tavole di sez. mm 95x35 su travi di sostegno di sez. mm. 115x45., munito dei due parapetti laterali a tavole sagomate di sez. 140 x 20 mm, disposte verticalmente e fissate superiormente al corrimano di sez. mm. 95x35 ed inferiormente al traverso di sez. mm. 95x35 .- Pertica in acciaio inox AISI 304 con finitura superficiale di "spazzolatura", realizzata con un tubolare Ø 38x2 mm fissato inferiormente al suolo per mezzo di un plinto a tubo in acciaio inox e alla torre per mezzo di un secondo tubo delle medesime caratteristiche, curvato a semicerchio.- Pannello attività "Specchio deformante", costituito da una lamina curvata in acciaio inox da 15/10 di spessore con trattamento superficiale di "decapaggio", montata sullo speciale incasso creato sulla cornice in legno di pino massello di sez. mm. 95x45.- Pannello attività "Filetto", costituito da 9 cubi girevoli in legno lamellare da cm. 14x14x14 con incisione pantografata, su di un lato la X e sull' altro lo 0, inseriti sui 3 tubolari in alluminio verticali di diam. mm. 20, ancorati con bulloni alla cornice perimetrale in legno di pino massello di sez. mm. 95x45 che costituisce il telaio portante del pannello.- Pedana costituita dal piano di camminamento a tavole di sez. mm 95x35 su travi di sostegno di sez. mm. 115x45., munito di due cordoli di contenimento.SICUREZZA: COSTRUITO RISPETTANDO LE NORME EN 1176-1-3.

Eta 5 - 11
Non Custodito True
Accessibile True
Gioco integrato True
Altezza libera di caduta 210h
Dimensioni 954x929x477h
Spazio minimo 1253x1229 Mq103,70
Mattonelle in gomma Mq109,50
Area impatto 1253x1123 Mq89,91
Fondazioni 24x 50x50x85, 6x 25x25x85, 6x 25x25x50
Montaggio 20h
Mc cemento Mc2,25
Montatori 4
